Асинхронный электродвигатель 3CWAF 90S/L-04F-TH-TF-BR20 в Челябинске

Описание

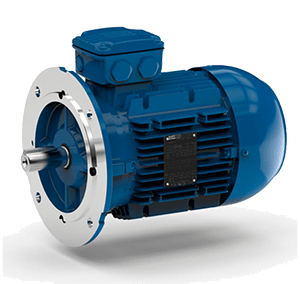

Асинхронный электродвигатель 3CWAF 90S/L-04F-TH-TF-BR20

Асинхронный электродвигатель серии WA (EUSAS IEC)

WATT EUSAS® - трехфазные промышленные электродвигатели наивысшего качества, удовлетворяющие разнообразным запросам потребителей. Электродвигатели EUSAS® предназначены для Европы, США и Азии (EUropa - US – Asia). Благодаря широкому диапазону напряжений и простому переключению обмоток в распределительной коробке, двигатель может работать практически с любыми сетевыми напряжениями и частотами, используемыми в мире.

100 Гц – Двойная мощность:
Совместно с преобразователями частоты WATT двигателями EUSAS®, можно управлять (напряжение/частота), используя характеристики 87/100 Гц без использования специальных обмоток. Как результат, двигатель того же размера может выдавать двойную мощность без перегрузок.

Способы подключения:
Электромоторы Watt Drive имеют 9-и контактные соединительные коробки, поэтому их универсальные обмотки могут быть легко соединены звездой, треугольником, двойной звездой и двойным треугольником. Таким образом, электромоторы покрывают большую часть сетевых напряжений по всему миру. Электромоторы EUSAS® до размера 100 включительно могут работать от следующих напряжений: 220-240V (D), 110-120V (DD), 380-420V (Y) и 190-210V (YY). Начиная с размера 112 возможен следующий набор напряжений : 380-420V (D), 190-210V (DD), 660-690V (Y) и 330-365V (YY). Частота 50 или 60 Гц для любого из указанных напряжений.

Двигатели стандарта IEC
Моторы WATT соблюдают требования следующих IEC стандартов:

Тип WAG модель B3 – соответствуют стандарту IEC 72-1( DIN 42673)
Тип WAF модель B5 - соответствуют стандарту IEC 72-2 (DIN 42677)
Тип WAC модель B14 - соответствуют стандарту IEC 72-2 (DIN 42677)

Интегральные электродвигатели EUSAS® являются составной частью систем WATT.

В них реализованы и получили дальнейшее развитие все особенности и преимущества систем WATT. Двигатели надежны, соответствуют самым высоким требованиям, предъявляемым в промышленности, способны выдерживать непродолжительные чрезмерные перегрузки.

Двигатели оснащены усиленной подвеской, непосредственно смонтированы с редукторами, в результате чего достигнут очень компактный дизайн.
Все электромоторы оснащены тормозной концевой пластиной (с не ведомой стороны). При использовании дополнительных унифицированных модулей (опций) , разнообразные специфические требования заказчика могут быть реализованы быстро и экономично (для получения дополнительной информации см. "Комплектация электромоторов»).

IEC размеры 63 - 250

Диапазон мощностей для 2х-полюсных двигателей 0.18 - 55kW
Диапазон мощностей для 4х-полюсных двигателей 0.12 - 55kW
Диапазон мощностей для 6и-полюсных двигателей 0.09 - 55kW
Диапазон мощностей для 8и-полюсных двигателей 0.04 - 7.5kW

Краткие характеристики системных двигателей EUSAS®:

Широкий диапазон обмотки от 3x190V до 3x690V на 50/60 Гц с 9 вводами
100 или 87 Гц при работе от инвертера
Возможность переключения напряжения
Высокая эффективность IE2, IE3
Малый вес
Термостойкая система изоляции
Рабочая температура от -30 ° C до +60 ° C
Заводская табличка с данными 50/60 Гц
Усиленные подшипники типа WAR
Вал ротора, подготовленный для датчиков монтажа, тахометров, блокираторов и т.д.
Класс защиты IP55
Класс изоляции (повышение температуры класса B)

Оборудование :	Электродвигатель
Обозначение типа :	3CWAF 90S/L-04F-TH-TF-BR20

Данные электродвигателя :
Серия :	WEG EUSAS
Материал корпуса :	Алюминий
Коэффициент полезного действия η :	IE1-64.0%
Серия :	3AWA
Мощность двигателя :	1.5	[кВт]
Номинальное количество оборотов :	1450	[об/мин]
Номинальный крутящий момент :	9,9	[Нм]
Напряжение :	230/400	[В]
Частота :	50	[Гц]
Соединение :	D/Y
Номинальный ток :	5,5 /3,2	[А]
Отношение пускового тока к номинальному :	7,4
'cos φ' :	0.8
Защита :	IP 55
Монтажное положение :	B3
Монтажное положение клеммной коробки :	T - кабельный ввод I
Класс изоляции :	F
Момент инерции :	0.93x10^-3	[кгм²]
Выходной вал :	Ø 14 j6 x 30 mm
Шпоночный паз :	DIN 6885.1
Покраска :	LC1 - установка в помещениях, нейтральная атмосфера NDFT 60 µm (C1 - DIN EN ISO 12944-5)
Цвет :	RAL 5009 (Лазурно-голубой)
Вес :	11	[кг]

Опции электродвигателя :
Вентилятор :	Самовентиляция
Контроль температуры :	Биметаллический выключатель НЗ-контакт (TH) и PTC термистор (TF) для отключения
Шариковый подшипник :	Стандартное
