Описание

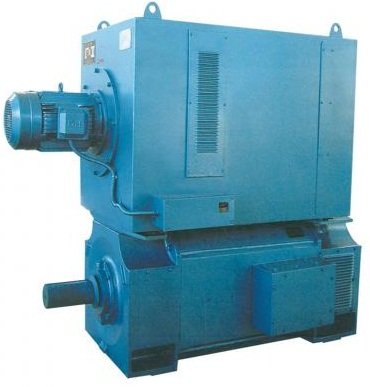

Электродвигатели MGL C 280…400 – серия 4-х полюсных тяговых двигателей постоянного тока компании Cear Motors с компенсационной обмоткой, изготавливаемые в габарите 280 – 400 мм и мощностью до 1050 кВт. Электромоторы MGL C изготавливаются в соответствии со стандартом EN 60034-1.

Основные области применения: прокатные станы, бумагоделательные машины, резиносмесители, экструдеры, каландры, печатные машины, конвейеры, волочильные машины, мельницы, лущильные станки.

Для получения дополнительной информации по электродвигателям Cear Motors просим Вас обращаться к нашим инженерам по тел. saluteh.

Параметры электродвигателей постоянного тока Cear Motors серия MGL C 280…400

Номинальная мощность: 95 – 1050кВт;
Напряжение якоря: 400 – 810В;
Габаритная высота: 280 – 400 мм;
Рабочая скорость: 80 – 2500об/мин;
Количество полюсов: 4-х полюсный;
Наличие компенсационной обмотки;
Класс изоляции: H;
Температурный класс: F;
Степень защиты: IP23, IP44, IP54;
Метод охлаждения: IC00 / IC 0A0, IC01 / IC 0A1, IC11 / IC 1A1, IC06 / IC 0A6, IC16 / IC 1A6, IC26 / IC 2A6, IC17 / IC 1A7, IC410 / IC 4A1A0, IC416 / IC 4A1A6, IC36 / IC 3A6, IC37 / IC 3A7, IC 00 66 / IC 6A6A0, IC W37A86 / IC 8A6W7;
Монтажные исполнения: IM 1001 / IMB3 / B3, IM 2001 / IMB35 / B35, IM 3011 / IMV1 / V1 (подлежат согласованию);
Типоразмеры: MGL C 280S, MGL C 280M, MGL C 280L, MGL C 280P, MGL C 280X, MGL C 3150K, MGL C 315S, MGL C 315M, MGL C 315L, MGL C 315P, MGL C 315X, MGL C 315X2, MGL C 400K, MGL C 400S, MGL C 400M, MGL C 400L, MGL C 400P, MGL C 400X;
Типы устанавливаемых тахогенераторов, энкодеров и комбинированных датчиков: REO444L1, REO444NV1, REO444R1, REO444R2, TDP 0.2LT4, FRB 11/6, RCOE01, RC2, FSL, RDC215, BRB, RCO058, POG9, REO444R1 + RCOE01R, REO444R1 + RC2, TDP 0.2LT + FSL, REO444R1 + RCO058R, REO444R1 + 115T, TDP 0.2LT + POG9, REO444R1 + RCO058R + RCOE01R, REO444R1 + RC2 + 115T, TDP 0.2LT + POG9 + FSL, RCO058R + RCOE01R, POG9 + FSL.
Устанавливаемые опции: датчики температуры (PTO, PTC, PT100, KTY84), датчики измерения вибрации, датчики контроля износа щеток, пополнение смазкой подшипников, усиленные подшипники, адаптация клеммной коробки, адаптация высоты оси вала электродвигателя за счет модификации подшипникового щита (возможно установка переходной монтажной плиты).

Технические характеристики электродвигателей постоянного тока Cear Motori серии MGL C 280…400

тип мотора	Pn, кВт	Nn, об/мин	Tn, Нм	Ia, А	Pexc, Вт
MGLC 280S	140-590	775-2500	1800	405-1195	2200
MGLC 280M	140-590	635-2500	2150	405-1420	2500
MGLC 280L	140-630	520-2500	2550	405-1420	2800
MGLC 280P	135-630	425-2500	3100	405-1420	3000
MGLC 280X	130-630	380-2500	3400	405-1420	3500
MGLC 3150K	100-600	445-2500	2300	308-1462	2900
MGLC 315S	100-760	365-2500	2750	308-1500	3500
MGLC 315M	100-760	300-2500	3300	308-1500	4000
MGLC 315L	100-830	240-2500	4000	308-1500	4500
MGLC 315P	100-830	190-2200	4800	308-1500	5200
MGLC 315X	95-830	170-2050	5200	308-1500	5600
MGLC 315X2	90-830	160-1750	5600	308-1500	5800
MGLC 400K	100-1000	200-2200	5000	330-1800	5000
MGLC 400S	100-1050	160-2150	6000	330-1800	6000
MGLC 400M	95-1050	130-1950	7300	330-1800	6600
MGLC 400L	90-1050	110-1750	9000	330-1800	7400
MGLC 400P	85-1050	80-1600	11300	330-1800	8300
MGLC 400X	95-1050	80-1500	12500	330-1800	9500

Pn – номинальная мощность, n – скорость вращения, Tn – номинальный момент, Ua – напряжение якоря, Ia – ток якоря, Uexc – напряжение возбуждения, Iexc – ток возбуждения.
